3.1.6 桥面及附属工程施工
桥面及附属工程包括支座、伸缩装置、桥面防水与排水、桥面铺装、桥面防护设施及桥头搭板等。支座、伸缩装置等桥梁专用产品应由具有资质的专业厂家制造，且在进场时应按相应产品标准（国家标准或行业标准）的要求进行抽样复验检测。桥面防
水材料的进场抽样复验检测，应按相应产品标准的要求进行。
1.支座
桥梁支座是连接桥梁上部结构和下部结构的重要结构部件，位于桥梁上部结构和垫石之间，它能将桥梁上部结构承受的荷载和变形（位移和转角）可靠地传递给桥梁下 部结构，是桥梁的重要传力装置。

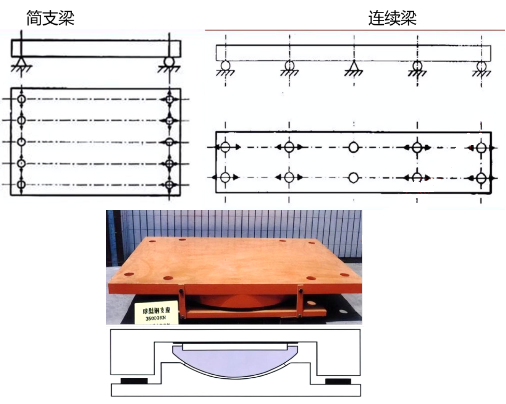

桥梁支座有固定支座和活动支座两种，桥梁工程常用的支座形式包括：板式橡胶支座、球型支座、特殊支座等。
答疑解惑：

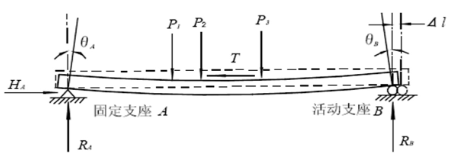

• 固定支座：传递竖向力，允许上部结构在支座处能自由转动但不能水平移动。
• 活动支座：
• 多向活动支座（纵向、横向均可自由移动）
• 单向活动支座（仅一个方向可自由移动）
（2）支座进场后，应对其规格、数量、产品合格证等进行检查，不符合设计要求的不得用于工程中。
（3）支座应存放在干燥通风的库房内，并不得直接置于地面，应垫高堆放整齐，保持清洁；支座不得与酸、碱、油类和有机溶剂等相接触，且应距热源至少1m 以上。
（1）支座在安装前，应对支座垫石的混凝土强度、平面位置、顶面高程、预留地脚螺栓孔和预埋钢垫板等进行复核检查，确认符合设计要求后方可进行安装。
支座垫石的顶面高程应准确，表面应平整、清洁；对先安装后填灌浆料的支座，其垫石的顶面应预留出足够的灌浆料层的厚度。

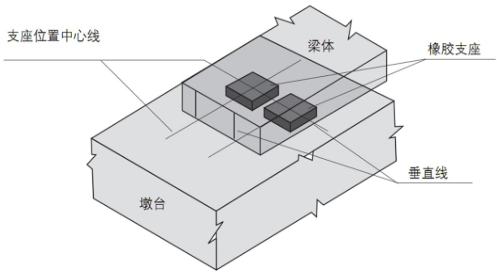

（2）支座安装时，应分别在垫石和支座上标出纵横向的中心十字线，就位后两者的中心十字线应对准，并应采取有效措施确保支座处于水平状态，其顶面高程应符合设计要求。
调整支座的顶面高程时，应采用钢垫片支垫，在支座安装完成后应对支垫处留下的空隙采用环氧树脂砂浆填充密实。
（8）支座安装完成后，其顺桥方向的中心线应与梁顺桥方向的中心线水平投影重合或相平行，且支座应保持水平，不得有偏斜、不均匀受力和脱空等现象。
（10）板式橡胶支座的安装施工应符合下列规定：
①支座安装时，应对其顶面和底面进行检查核对，避免反置。对矩形滑板支座， 应按产品表面标注的顺桥向和横桥向的方向进行安装。
② 支座垫石的顶面高程应准确无误。在平坡情况下， 一片梁（板）中两端的垫石和同一墩（台）上的垫石，其顶面高程应一致，相对高差应不超过±1.5mm， 同一垫石上的四角高差应小于0.5mm； 当顺桥向有纵坡导致两相邻墩（台）的垫石顶面高程不同时，对高程的控制应符合设计的规定，且同一片梁（板）在考虑坡度后其相邻墩垫石顶 面高程的相对误差应不超过3mm。
（11）盆式支座的安装施工应符合下列规定：
① 梁、板底面和垫石顶面的钢垫板应埋置稳固。垫板与支座间应平整密贴，支座四周不得有0.3mm以上的缝隙，并应保持清洁。***
③ 活动支座安装前应采用适宜的清洁剂擦洗各相对滑移面，擦净后应在四氟滑板的储油槽内注满硅脂类润滑剂。

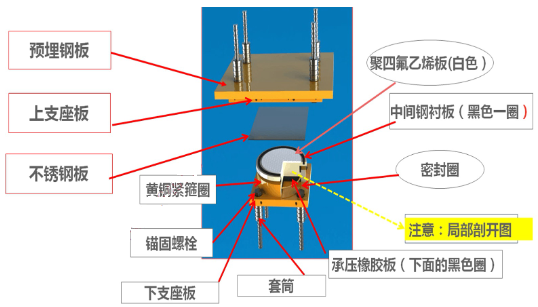

盆式橡胶支座
④ 盆式支座的顶板和底板可采用焊接或锚固螺栓拴接在梁体底面和垫石顶面的预埋钢板上。采用焊接时，应对称、间断焊接，并应防止温度过高对改性聚四氟乙烯板和不锈钢冷轧钢板以及对周边混凝土的影响；安装锚固螺栓时，其外露螺杆的高度不得大于螺母的厚度。

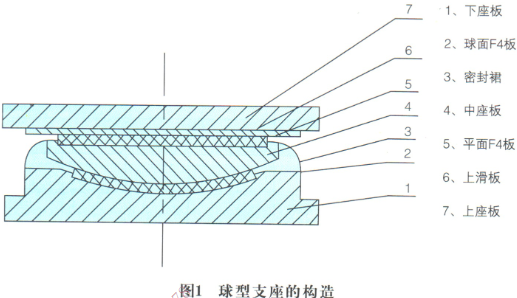

（12）球型支座的安装施工应符合下列规定：
① 支座的安装高度应符合设计要求，安装时应保证支座平面的水平，支座支承面的四角高差应不大于2mm。
② 安装支座板及地脚螺栓时，在下支座板四周宜采用钢楔块进行调整，使支座水平。支座在安装过程中不得松开上顶板与下底盘的连接固定板。

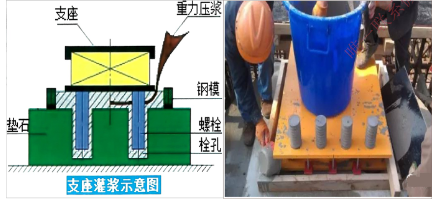

③ 灌浆料应采用质量可靠的专用产品，灌浆应饱满、密实。灌浆料硬化并达到规定的强度后，应及时拆除支座四角的临时钢楔块，楔块抽出的位置应采用相同的灌浆料填塞密实。
④ 在梁体安装完毕或现浇混凝土梁体形成整体并达到设计要求强度后，张拉梁体预应力之前，应拆除支座上顶板与下底盘的连接固定板，解除约束使梁体能正常转动和位移。
2. 伸缩装置

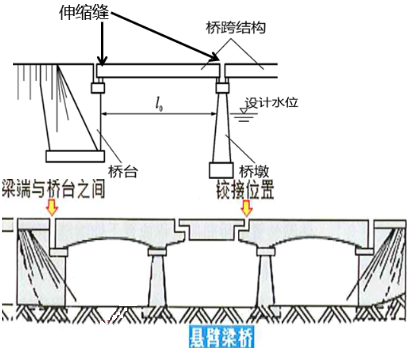

桥梁伸缩缝指的是为满足桥面变形的要求，通常在两片梁端之间、梁端与桥台之间或桥梁的铰接位置上设置的伸缩缝。桥梁伸缩缝的作用是调节由车辆荷载和桥梁所引起的上部结构之间的位移和联结。

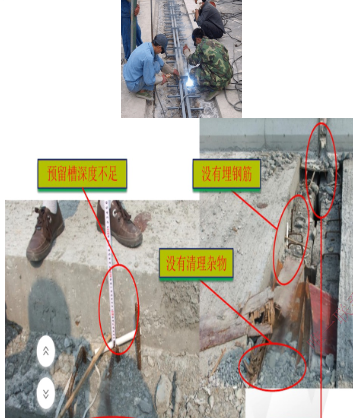

（3）伸缩装置安装预留槽口的尺寸应符合设计规定，锚固钢筋的位置应准确。伸缩装置安装前应对预留槽口的混凝土进行凿毛并清理干净。

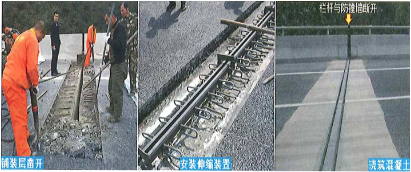

（4）伸缩装置宜在桥面铺装施工完成后，采用反开槽的方式进行安装；
（6）伸缩装置在吊装时，应按制造工厂标明的吊点位置进行起吊，安装就位时， 应使其中心线与桥梁的中心线相重合；在桥面的横坡方向，应按每米一点的间距进行其顶面高程的测量控制和调整。
（7）伸缩装置安装固定后，应在其能自由伸缩的开放状态下进行两侧过渡段混凝土的浇筑施工，过渡段宜采用环氧树脂混凝土或纤维混凝土。

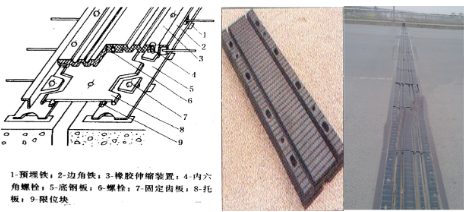

（8）橡胶伸缩装置的安装施工应符合下列规定：
① 安装前应检查桥面端部预留槽口的尺寸及钢筋，确认无误后方可进行安装。采用后嵌式橡胶伸缩体时，应在桥面混凝土干燥收缩完成且徐变亦大部分完成后再进行安装。
② 安装前应将预留槽口的混凝土表面清理干净，并涂防水胶粘材料。应根据气温和缝宽进行必要的调整后，再将伸缩装置安装就位，且安装后应使其处于受压状态。
③ 根据安装时的环境温度计算并设置伸缩装置的模板宽度与螺栓间距，将加强钢筋与螺栓焊接就位后，再浇筑过渡段的混凝土。
④ 向伸缩装置螺栓孔内灌注防蚀剂后，应及时安装盖帽。
梳齿板式伸缩装置
模数式伸缩装置
3.桥面防水与排水
4.混凝土桥面铺装
5.桥面防护设施
（1）混凝土防撞护栏的施工应符合下列规定：
① 防撞护栏应在桥面的两侧对称进行施工；对结构重心位于梁体以外的悬臂式防撞护栏，应在与主梁横向联结或拱上结构完成后方可施工。
⑤ 宜采用坍落度较低的干硬性混凝土，浇筑时应分层进行，分层厚度宜不超过200mm； 振捣时应采取适当的措施使模板表面的气泡逸出。
（3）栏杆构件应在人行道板铺设完毕后方可安装。安装栏杆柱时，应全桥对直、校平，弯桥、坡桥应平顺。
（4）人行道的安装施工应符合下列规定：
①悬臂式人行道构件应在与主梁横向联结或拱上结构完成后方可安装。

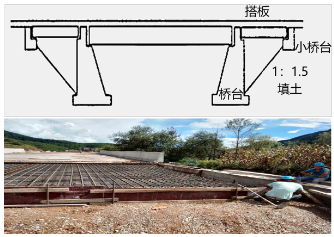

6. 桥头搭板
（1）桥头搭板下台后填土的填料宜以透水性材料为主，并应分层填筑、压实。
（2）台后地基如为软土，应按设计要求对地基进行处理并对台后填土进行预压，预压应在搭板施工前完成。
（3）钢筋混凝土桥头搭板的施工应符合下列规定：
③ 浇筑搭板混凝土时应按搭板的坡度由低处向高处进行，振捣时应避免碰撞钢筋、 模板。
主要掌握：支座（支座安装：棚式支座安装、板式支座安装）、伸缩缝+伸缩缝装置（预留槽口、反槽口）、桥头搭板（施工要求）
