3.1.4 桥梁下部结构施工（3）

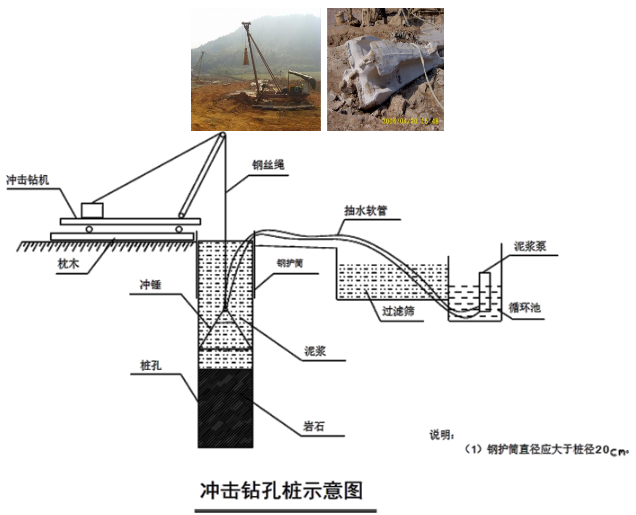

冲击钻孔：冲击钻成孔灌注桩适用于黄土、黏性土或粉质黏土和人工杂填土层，特别适合于在有孤石的砂砾石层、漂石层、硬土层、岩层中使用。
冲击钻成孔一个最重要的关键点，就是泥浆护壁，护壁泥浆含砂量一定要小。泥浆的浓度可以根据试验测定或经验判断，泥浆太浓钻孔速度慢，泥浆太轻，护壁容易坍塌。
开始钻进宜慢不宜快，因为护筒刃脚周围岩层的密实有个过程，需反复冲击挤压，因为这个位置最容易穿孔。施工中注意垂直度校正，2~3m后立即校正，钻孔太深且偏差太大只有回填重来。
（4）旋挖钻机钻孔：通过钻斗的旋转、削土、提升、卸土和泥浆撑护孔壁，反复循环直至成孔。
旋挖钻机一般适用黏土、粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层。对于具有大扭矩动力头和自动内锁式伸缩钻杆的钻机，可适用微风化岩层的钻孔施工。
1）成孔检查与清孔：
清孔的方法有抽浆法、换浆法、掏渣法、喷射清孔法以及用砂浆置换钻渣清孔法等。
答疑解惑：
（1）抽浆法：终孔后，用泵吸反循环或气举反循环方式将孔底泥浆连同钻渣从导管抽出，并保持泥浆正常循环。
（2）换浆法：正循环终孔后停止进尺，置换较稠的泥浆携带孔内钻渣从孔口排出。
（3）掏渣法：用抽渣桶直接掏渣。
（4）喷射清孔法：在灌注混凝土前，对孔底进行高压射水或射风数分钟，使沉淀物悬浮后，立即灌注水下混凝土。
（5）砂浆置换钻渣清孔法：先用掏渣筒尽量清除钻渣，然后在孔底灌注60cm厚的特殊砂浆。
③清孔的质量要求：清孔后，泥浆的相对密度宜控制在1.03~1.10，对冲击成孔的桩可适当提高，但宜不超过1.15，粘度宜为17~20Pa•s，含砂率宜小于2%，胶体率宜大于98%。
孔底沉淀厚度应不大于设计的规定；设计未规定时，对桩径小于或等于1.5m的摩擦桩宜不大于200mm，对桩径大于1.5m或桩长大于40m以及土质较差的摩擦桩宜不大于300mm，对于支承桩宜不大于50mm。***
④在吊入钢筋骨架后，灌注水下混凝土之前，应再次检查孔内泥浆的性能指标和孔底沉淀厚度；如超过规定，应进行第二次清孔，符合要求后方可灌注水下混凝土。
⑤不得用加深钻孔深度的方式代替清孔。
5）钢筋笼制作与吊装
安装钢筋骨架时，不得直接将钢筋骨架支承在孔底，应将其吊挂在孔口的钢护筒上，或在孔口地面上设置扩大受力面积的装置进行吊挂，且不应采用钢丝绳或其他容易变形的材料进行吊挂。
答疑解惑：规定在孔口地面上设置扩大受力面积的装置吊挂钢筋骨架，主要是指在陆上或筑岛处设置的护筒，因在这种情况下设置的护筒的长度一般较短，如将钢筋骨架吊挂在其上，骨架的重力会使护筒产生沉陷；而在孔口地面上设置吊挂装置时，同样有使地面产生沉陷的可能，所以需要扩大受力面积。
6）灌注水下混凝土（超高频考点）
（1）灌注水下混凝土前的准备工作

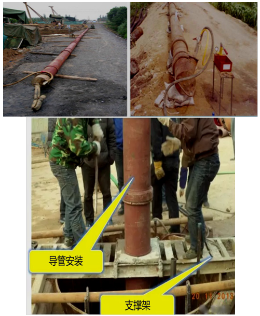

②水下混凝土宜采用钢导管灌注，导管内径宜为200~350mm。导管使用前应进行水密承压和接头抗拉试验，严禁采用压气试压。***
（2）水下混凝土的配制要求
①水泥可采用火山灰水泥、粉煤灰水泥、普通硅酸盐水泥或硅酸盐水泥，采用矿渣水泥时应采取防离析的措施；
③混凝土拌合物应具有良好的和易性，灌注时应能保持足够的流动性，坍落度宜为160~220mm，且应充分考虑气温、运距及施工时间的影响导致的坍落度损失。
（3）灌注水下混凝土
①水下混凝土的灌注时间不得超过首批混凝土的初凝时间。
②混凝土运至灌注地点时，应检查其均匀性和坍落度等（保水性和粘结性），不符合要求时不得使用。

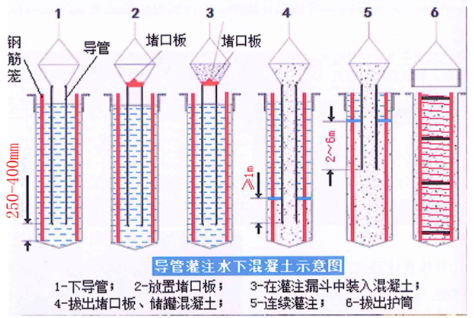

③首批灌注混凝土的数量应能满足导管首次埋置深度1.0m以上的需要，所需混凝土数量可按式（3.1-6）和图3.1-1计算。
式中
V—灌注首批混凝土所需数量（m³）；
D—桩孔直径（m）；
H1一桩孔底至导管底端间距（m），一般为0.3~0.4m；
H2—导管初次埋置深度（m）；
d—导管内径（m）；
h1—桩孔内混凝土达到埋置深度H2时，导管内混凝土柱平衡导管外（或泥浆）压力所需的高度（m），即h1=Hwγ w/ γc。
图3.1-1 首批混凝土数量计算简图
④首批混凝土入孔后，应连续灌注，不得中断。
⑤在灌注过程中，应保持孔内的水头高度。导管的埋置深度宜控制在2~6m，并应随时测探桩孔内混凝土面的位置，及时调整导管埋深；在确保能将导管顺利提升的前提下，方可根据现场的实际情况适当放宽导管的埋深，但最大埋深应不超过9m。
⑨灌注桩桩顶高程应比设计高程高出不小于0.5m。
（4）灌注桩的混凝土质量检验要求
①桩身混凝土和后压浆中水泥浆的抗压强度应符合设计规定。
②对桩身的完整性进行检验时，检测的数量和方法应符合设计或合同的规定。宜选择有代表性的桩采用无破损法进行检测，重要工程或重要部位的桩宜逐桩进行检测；设计有规定或对无破损法检测和桩的质量有疑问时，应采用钻取芯样法对桩进行检测；当需检验柱桩的桩底沉淀与地层的结合情况时，其芯样应钻至桩底0.5m以下。
总结：
人工挖孔桩：识图、技术要点、安全措施
钻孔灌注桩：
（1）平台留设：旱地平台（平整压实）、浅水平台（筑岛法）、深水用固定平台（高出最高水位1.0米）
（2）工艺流程：护筒识图、标高、作用。
泥浆作用、选择钻机
钻孔、清空
钢筋笼
导管
