3.1.3 钢筋和混凝土施工（五）
后张法
1）采用金属或塑料管道构成后张预应力混凝土结构或构件的孔道时，应符合下列规定：
（1）管道的规格、尺寸应符合设计规定，且其内横截面积应不小于预应力筋净截面积的2倍；对长度大于60m的管道，宜通过试验确定其面积比是否可以进行正常的压浆作业。
（2）管道应按设计规定的坐标位置进行安装，并应采用定位钢筋固定，使其能牢固地置于模板内的设计位置，且在混凝土浇筑期间不产生位移。管道与普通钢筋重叠时，应移动普通钢筋，不得改变管道的设计坐标位置。
（3）所有管道均应在每个顶点设排气孔及需要时在每个低点设排水孔，在每个顶点和两端设检查孔。压浆管、排气管和排水管应是最小内径为20mm的标准管或适宜的塑性管，与管道之间的连接应采用金属或塑料结构扣件，长度应足以从管道引出结构物以外。
2）后张法预应力筋的张拉和锚固应符合下列规定：
（1）张拉时，结构或构件混凝土的强度、弹性模量（或龄期）应符合设计规定；设计未规定时，混凝土的强度应不低于设计强度等级值的80%，弹性模量应不低于混凝土28d弹性模量的80%。当采用混凝土龄期代替弹性模量控制时应不少于5d。***
（2）预应力筋张拉端的设置应符合设计要求；当设计未要求时，应符合下列规定：

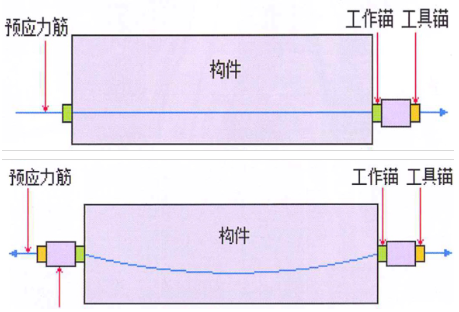

①对钢束长度小于20m的直线预应力筋可在一端张拉；对曲线预应力筋或钢束长度大于或等于20m的直线预应力筋，应采用两端张拉。
②当同一截面中有多束一端张拉的预应力筋时，张拉端宜分别交错设置在结构或构件的两端。
③预应力筋采用两端张拉时，宜两端同时张拉；或先在一端张拉锚固后，再在另一端补足预应力值进行锚固。
（1）两端张拉时，各千斤顶之间同步张拉力的允许误差宜为±2%。

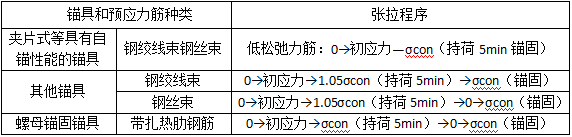

表3.1-9 后张法预应力筋张拉程序
注：1．表中σcon为张拉时的控制应力，包括预应力损失值；
2．两端同时张拉时，两端千斤顶升降压、画线、测伸长等工作应基本一致；
3．超张拉数值超过设计或现行《公路桥涵施工技术规范》JTG/T 3650-2020规定的最大超张拉应力限值时，应按设计或规范规定的限值进行张拉。

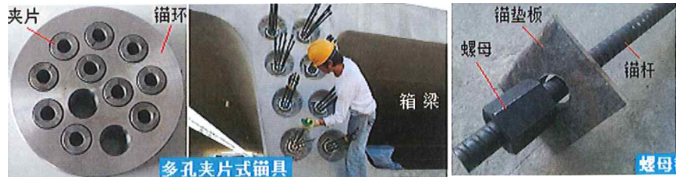

（2）切割后预应力筋的外露长度不应小于30mm，且不应小于1.5倍预应力筋直径。锚具应采用封端混凝土保护，当需长期外露时，应采取防止锈蚀的措施。***
3）后张法预应力孔道压浆及封锚
（1）预应力筋张拉锚固后，孔道应尽早压浆，且应在48h内完成，否则应采取避免预应力筋锈蚀的措施。压浆用水泥浆的强度
应符合设计规定。

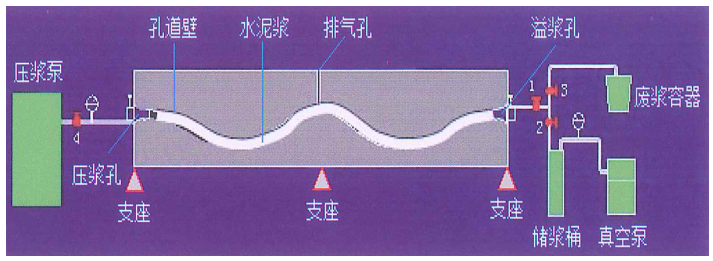

（2）压浆时，对曲线孔道和竖向孔道应从最低点的压浆孔压入；对结构或构件中以上下分层设置的孔道，应按先下层后上层的顺序进行压浆。同一孔道的压浆应连续进行，一次完成。压浆应缓慢、均匀地进行，不得中断，并应将所有最高点的排气孔依次打开和关闭，使孔道内排气通畅。
（3）压浆时，每一工作班应制作留取不少于3组尺寸为40mm×40mm×160mm的试件，标准养护28d，进行抗压强度和抗折强度试验，作为水泥浆质量评定的依据。
（4）压浆过程中及压浆后48h内，结构或构件混凝土的温度及环境温度不得低于5°C，否则应采取保温措施，并应按冬期施工的要求处理，浆液中可适量掺用引气剂，但不得掺用防冻剂。当环境温度高于35°C时，压浆宜在夜间进行。
（5）对后张预制构件，在孔道压浆前不得安装就位；压浆后，应在浆液强度达到规定的强度后方可移运和吊装。
重点：
一、普通混凝土施工：（1）抗压强度检验（2）高出倾倒（2m）（3）施工缝处理（4）离席处理。
二、预应力混凝土（1）方法：先张（放张）、后张（预留孔道、压浆）（2）体系判断，有粘结。（3）流程、识图（4）张拉设备配套和检验（5）张拉要求（双控指标LL、LS、初应力、张拉程序，张拉时间，拆测模时间）（6）后张（方法，张拉端选择）
