1.1路基施工

补充知识点：路基构造识图

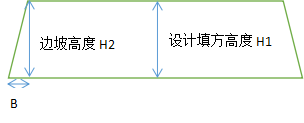

（1）填方路基：

设计标高高于原地基高度H1，叫设计填方高度。

施工时要分层填，分层压实。两边的坡，叫边坡。用1：m表示坡率。坡顶到坡脚的一个高差H2，叫边坡高度。B为坡顶到坡脚向下垂直投影的距离。

1:M=H2/B  坡率越小边坡越安全，B越大边坡越安全。

在公路施工中长为纵，横为短。

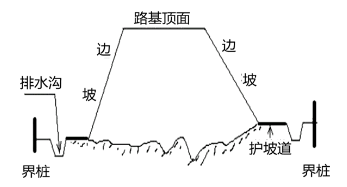

边坡两侧设置护坡道和排水沟，护坡道最小大于1米。路拱在1%-3%左右。

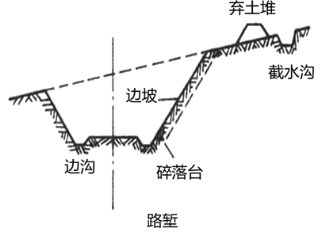

（2）挖方路基（路堑）：

挖方路基：原地面标高高于设计面标高，开挖形成的路基就叫做挖方路基。

道路中心线处原地面标高与设计面标高的差值叫设计挖方高度H1。坡率与填方相同。边坡高度H2：B。

挖方路基施工，截水沟先行。为了防止路面进水，在坡脚设置边沟排水。边坡如为石质，设置碎落台，防止滚石滚入边沟造成堵塞，碎落台不是必须设置。

（3）路床的概念：

路基之上，路面之下为路床，分为四层：上路床、下路床、上路堤、下路堤。
