3.1.1 桥梁构造与施工准备（2）

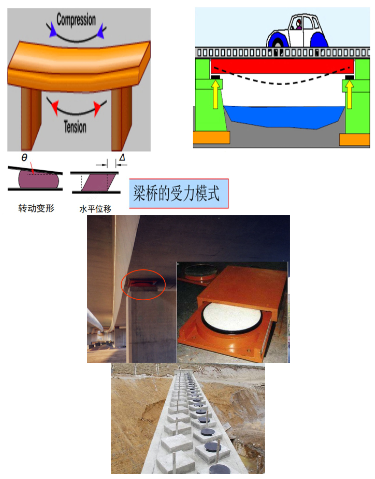

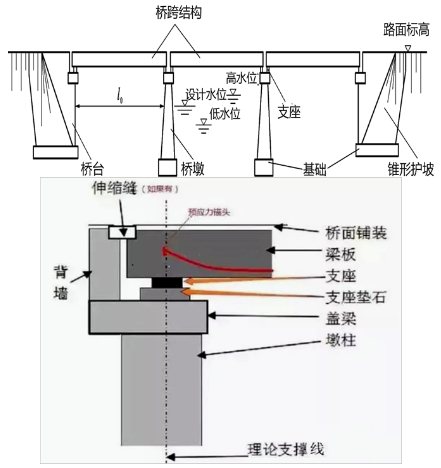

支座（作用：传力、变位）
关于支座注意两个细节：

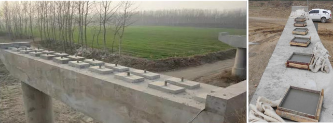

（1）垫石、挡块 （二次现浇）
（2）常用支座类型
桥梁附属设施包括桥面系、伸缩缝、桥头搭板和锥形护坡等。

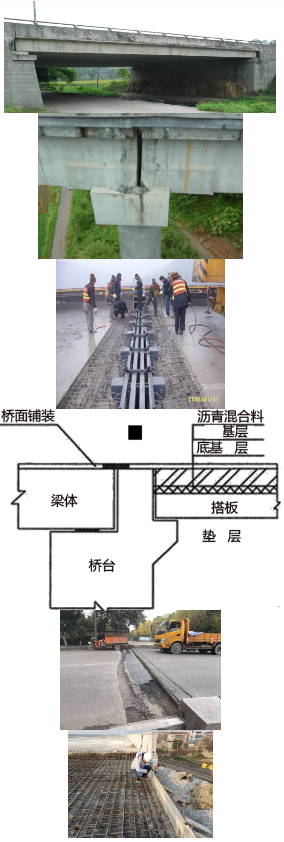

伸缩缝：桥跨上部结构之间或桥跨上部结构与桥台端墙之间所设的缝隙，以保证结构在各种因素作用下的变位。为使行车顺适、不颠簸，桥面上要设置伸缩缝构造。
（伸缩缝构造施工方法：（1）预留格（2）切槽）
桥头跳车
桥头搭板一侧搭在桥台的牛腿上，一侧搭在路堤土上。
桥头搭板作用：增加刚度、减少桥头不均匀沉降差，减少桥头跳车现象。

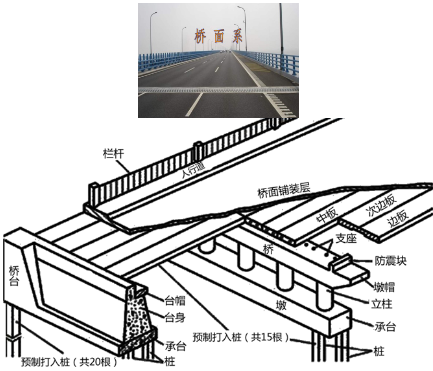

桥面系包括桥面铺装、防水与排水系统、护栏、灯光照明等。
桥梁只有两个边板，剩下都是中板
防水与排水系统

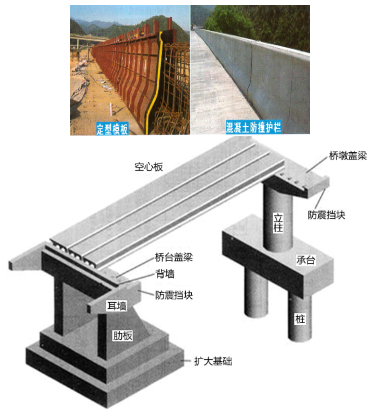

护栏
***
（2）相关尺寸术语

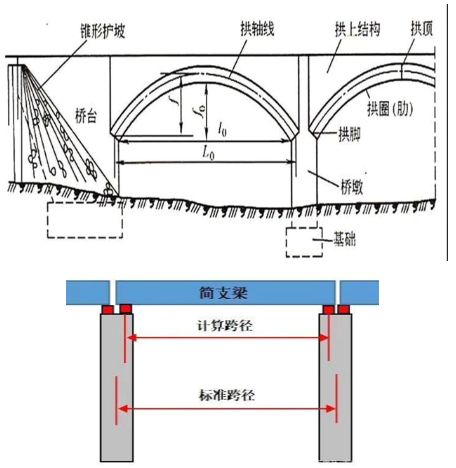

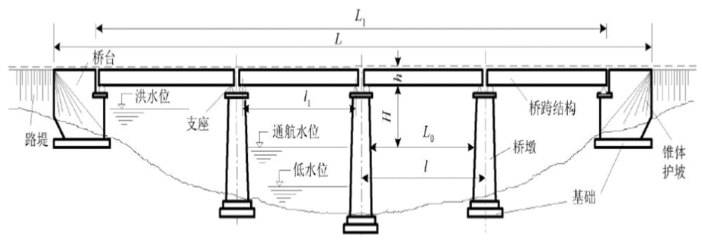

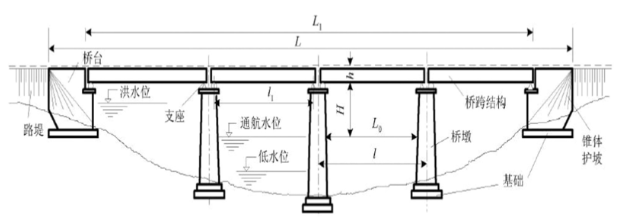

① 梁式桥净跨径是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用l0表示； 拱式桥净跨径是每孔拱跨两个拱脚截面最低点之间的水平距离。
② 计算跨径。对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离， 用l表示。拱圈（或拱肋）各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。(标准跨径：两个桥墩中线之间的距离)
③ 总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径（∑l0）， 它反映了桥下宣泄洪水的能力。

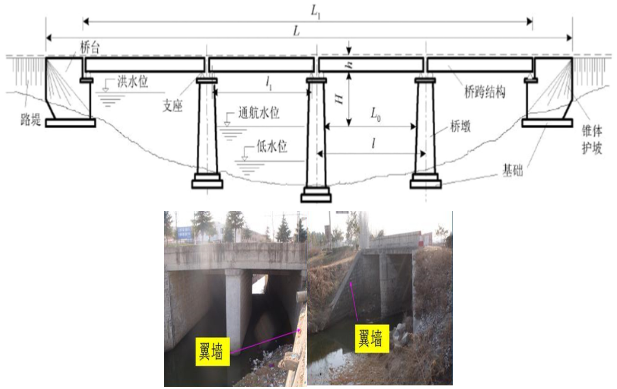

④ 桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以L表示。对于无桥台的桥梁为桥面系行车道的全长。
⑤ 桥梁高度简称桥高，是指桥面与低水位（或地面）之间的高差，或为桥面与桥下线路路面之间的距离。桥高在某种程度上反映了桥梁施工的难易性。
⑥ 桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以 H 表示，它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。
⑦ 建筑高度是桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离，桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。

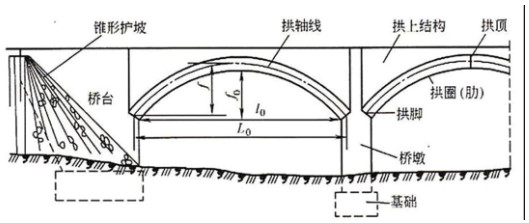

⑧ 净矢高是从拱顶截面下缘至相邻两拱脚截面下线最低点之连线的垂直距离，以f0表示；计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以f表示。
⑨ 矢跨比是拱桥中拱圈（或拱肋）的计算矢高f 与计算跨径l之比（f/l），也称拱矢度，它是反映拱桥受力特性的一个重要指标。
