2.2.3 沥青路面面层施工（4）
1.旧沥青路面再生

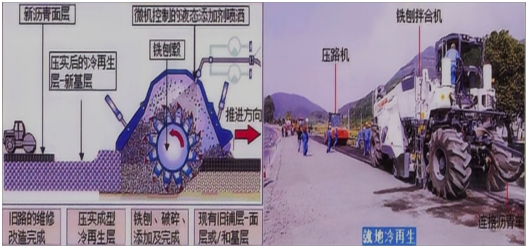

1）现场冷再生法
现场冷再生法是用大功率路面铣刨拌合机将路面混合料在原路面上就地铣刨、翻挖、破碎，再加入稳定剂、水泥、水（或加入乳化沥青）和集料同时就地拌合，用路拌机原地拌合，最后碾压成型。现场冷再生法一般适用于病害严重的一级以下公路沥青路面的翻修、重建，冷再生后的路面一般需要加铺一定厚度的沥青罩面。

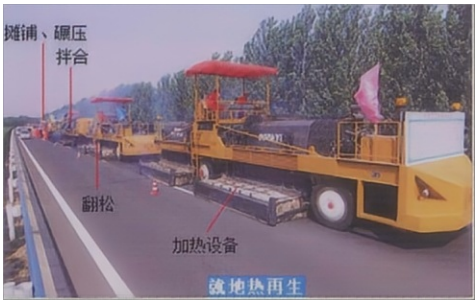

2）现场热再生法

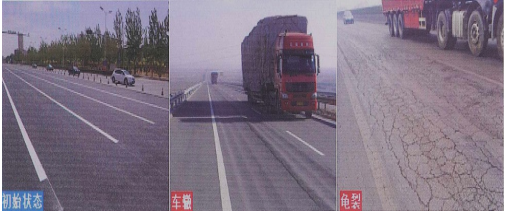

现场热再生法是一种就地修复破损路面的过程，它通过加热软化路面，铲起路面废料，再和沥青粘合剂混合，有时可能还需要添加一些新的集料，然后将再生料重新铺在原来的路面上。这种工艺方法简单方便，多用于基层承载能力良好、面层因疲劳而龟裂的路段，特别适用于老化不太严重，但平整度较差的高等级公路沥青路面上面层病害的修复，可恢复沥青上面层物理力学性能，修复沥青路面的车辙。但这种工艺的缺点是再生深度通常在2.5~6cm，难以深入。
根据路面破损情况的不同和对修复后路面质量等级的不同要求，现场热再生法应用的施工工艺主要有三种。

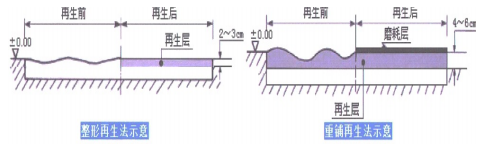

（1）整形再生法
整形再生法适合2~3cm表面层的再生，是用加热机对旧沥青路面加热至60~180℃后，由再生主机将路面翻松并将翻松材料收集到再生主机的搅拌锅中，同时在搅拌锅中加入适量的沥青再生剂，将拌合均匀的再生混合料重新摊铺到路面上，用压路机碾压成型。
这种方法适合维修路面出现微型裂纹、磨耗层损坏及破损面积较小的路面，修复后可消除原路面的轻度车辙、龟裂等病害，恢复路面的平整度，改善路面性能。
（2）重铺再生法
重铺再生法适合4~6cm面层的再生，是用两台加热机分次对旧沥青路面进行加热。第一次加热的表面温度可达160~180℃，第二次加热的表面温度将达到180~250 ℃。通过两次加热，将旧路面沥青材料软化，再由再生机主机翻松，将翻松材料收集到再生主机的搅拌锅中，加入适量的沥青再生剂搅拌，将拌合均匀的再生混合料摊铺到路面上作为路面下面层，其上再铺设一层新的沥青混合料作为磨耗层，形成全新材料的路面，最后用压路机碾压成型。
这种方法适用于破损较严重路面（如出现大面积坑槽）的维修翻新和旧路升级改造施工，修复后形成与新建道路性能完全相同的全新路面。但这种方法会增加原路面的标高，因此路面重复再生的次数将受到一定的限制。
重铺再生法一般有两种工艺方法：
方法一：加热→旧料再生（翻松、添加再生剂、搅拌等）→摊铺整形→压入碎石工艺。
方法二：加热→旧料再生（翻松、添加再生剂、搅拌等）→摊铺整形→罩新面工艺。

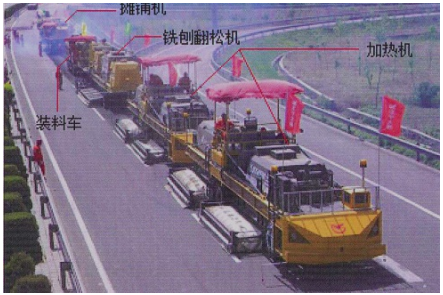

3．复拌再生法
复拌再生法适合4~6cm面层的再生，其方法是用两台加热机分次对旧沥青路面进行加热，加热方式与重铺再生法基本相同。由再生机主机铣刨翻松，并把翻松后的材料与新沥青混合料及再生剂在再生机主机的搅拌器中拌合均匀，形成新品质的沥青混合料。然后由主机的摊铺装置或沥青摊铺机摊铺在路面上，用压路机碾压成型。

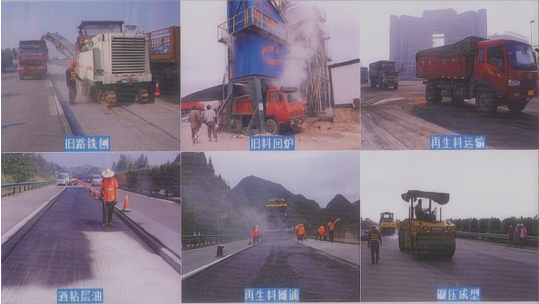

厂拌热再生法
厂拌热再生法就是将旧沥青路面经过翻挖后运回拌合厂，再集中破碎。根据路面不同层次的质量要求，进行配比设计，确定旧沥青混合料的添加比例。再生剂、新沥青材料、新集料等在拌合机中按一定比例重新拌合成新的混合料，从而获得优良的再生沥青混凝土，铺筑成再生沥青路面。厂拌热再生法利用旧沥青回收料一般不超过50%，通常用10%~30%。
厂拌热再生中的关键技术是必须解决旧沥青混合料中沥青的加热重熔问题与旧沥青混合料的精确计量问题。
8. SMA沥青混凝土路面施工
1）沥青玛（王帝di）脂碎石（SMA）
沥青玛脂碎石（SMA）是一种以沥青、矿粉及纤维稳定剂组成的沥青玛脂结合料，填于间断级配的矿料骨架中，所形成的沥青混合料。其具有抗滑耐磨、密实耐久、抗疲劳、抗车辙、减少低温开裂的优点，适用于高速公路、一级公路的抗滑表层材料。
2）施工技术
（1）SMA的施工温度
SMA 拌和、摊铺和碾压温度均较常规路面施工温度要求高，不得在天气温度低于10℃的气候条件下和雨期施工。
（2）SMM混合料的摊铺① 摊铺前必须将工作面清扫干净，如用水冲，必须晒干后才能进行下一步作业。 摊铺前必须洒一层粘层油，粘层油可使用改性沥青（丁苯胶乳改性沥青或其他），用量为0.25～0.4kg/m²。
（3）SMA结构路面碾压施工***
SMA 的碾压遵循“紧跟、慢压、高频、低幅”的原则。碾压温度越高越好，摊铺后应立即压实，不得等候。SMA 路面碾压宜采用钢轮压路机初压1～2遍、复压2～4 遍、终压1遍的组合方式。碾压过程中，压路机应“紧跟慢压”——紧跟摊铺机，缓慢匀速（不超过5km/h）对路面进行碾压。采用振动压路机时，宜用高频率、低振幅。特别强调的是，在SMA面层碾压施工时，还应确保压路机数量充足。初压、复压工作区间严格分开，降低压路机工作区段长度，保证在足够高温度下进行压实作业。同时也要防止过度碾压，破坏结构内部骨架。

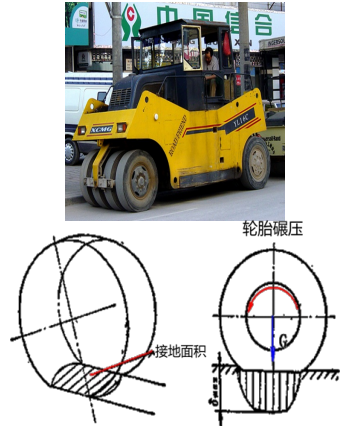

SMA面层施工切忌使用胶轮压路机或组合式压路机，以防止胶轮压路机或组合式 压路机的轮胎将结构部沥青“泵吸”到路表面，使路表失去纹理和粗糙度。 ***
（4）SMA路面接缝处理
① SMA路面接缝处理较常规热拌沥青混合料要困难，因而施工中要尽可能避免冷接缝。如不可避免冷接缝，应在施工完毕、路面尚未完全冷却前，用切割机切割好，然后用水将缝处冲刷干净。继续施工时，涂刷粘层油即可摊铺新混合料施工。
9. SAC沥青混凝土路面施工
1）碎石沥青混凝土（SAC）
碎石沥青混凝土（SAC）是粗集料断级配沥青混凝土中的一种。它是采用较多的粗碎石形成骨架，沥青砂胶填充骨架中的孔隙并使骨架胶合在一起而形成的沥青混合料形式。具体组成为：粗集料含量69%～78%，矿粉6%～10%，油石比5%左右。
4）施工技术
压实度与空隙率
①应提高沥青面层的压实度。建议：表面层不小于98%；中、下面层不小于97%。
② 建议的现场空隙率标准为：表面层≤6%；中、下面层≤7%。
